温度トランスミッター: 仕組み、精度、選択

温度トランスミッターとは何ですか?またその仕組みは何ですか?

あ 温度トランスミッター 温度感知素子から電気出力を受け取り、それを内部の信号調整および線形化回路を通じて処理し、測定温度に比例する標準化された出力を生成することによって機能します。最新のデジタル温度トランスミッターの内部アーキテクチャは 4 つの機能ステージで構成されており、生の非線形センサー信号を長距離伝送や分散制御システムまたはプログラマブル ロジック コントローラーによる直接処理に適した正確でノイズ耐性のある出力に変換します。

温度トランスミッタの 4 つの内部ステージ

最新の産業用温度トランスミッタ内の信号処理チェーンは、入力が熱電対、RTD、またはその他のセンサー タイプであるかどうかに関係なく、一貫したアーキテクチャに従っています。

• 入力信号の取得: トランスミッタの入力回路は、熱電対からのミリボルト レベルの EMF (タイプと温度範囲に応じて通常 0 ～ 60 mV)、または RTD からの抵抗値 (測定範囲全体で Pt100 センサーの場合は通常 100 ～ 400 オーム) のセンサー信号を受信します。入力回路は、RTD センサーに励起電流 (自己加熱誤差を最小限に抑えるために通常 0.2 ～ 1.0 mA) を提供し、熱電対のミリボルト信号に高入力インピーダンス増幅を適用して、センサー出力への負荷を回避します。
• あnalog to digital conversion: 増幅された入力信号は、通常 16 ～ 24 ビットの解像度を持つ高解像度アナログ - デジタル コンバーターによってデジタル表現に変換されます。この高い分解能により、トランスミッタは設定された測定範囲内の非常に小さな温度変化を確実に解決できます。摂氏 100 度のスパンにわたる 16 ビット コンバータは、摂氏約 0.0015 度の個々の温度変化を分解します。これは、システムの最終的な測定の不確かさよりもはるかに細かいですが、線形化と出力計算後の精度を維持するために必要な内部精度を提供します。
• 線形化と補償: デジタル プロセッサは、送信機のメモリに保存されているセンサー固有の特性評価多項式を適用して、生のデジタル値を温度値に変換します。熱電対EMF対温度もRTD抵抗対温度の関係も線形ではないため、この線形化ステップは不可欠です。熱電対の IEC 60584 規格および Pt RTD の IEC 60751 規格で定義されている特性多項式は、これらの非直線性を補償します。熱電対トランスミッタの場合、このステージではトランスミッタ端子の基準接点温度を考慮した冷接点補償も適用されます。正確なプロセス温度の読み取り値を得るには、この温度を測定して熱電対出力から差し引く必要があります。
• 出力の生成: 線形化された温度値は、測定された温度を 4 ～ 20 mA の電流範囲に線形にマッピングすることにより、出力電流を計算するために使用されます。トランスミッタは、ループ供給電圧やケーブル抵抗とは無関係に計算された電流出力を維持する高精度電流源を駆動し、受信機器がプロセス変数として認識する電圧に依存しない電流ループ信号を提供します。

温度トランスミッターは熱電対とどのように連携するのでしょうか?

あ thermocouple is a junction of two dissimilar metal wires that generates a small electromotive force (EMF) proportional to the temperature difference between the measurement junction (the hot junction, placed at the process measurement point) and the reference junction (the cold junction, located at the point where the thermocouple wire transitions to copper conductors, typically at the transmitter's input terminals). The thermocouple does not measure absolute temperature; it measures a temperature difference, and the temperature transmitter must add the reference junction temperature to convert this difference to an absolute process temperature.

最新の温度トランスミッタには、熱電対入力端子に取り付けられた内部冷接点補償センサー (通常は高精度サーミスターまたはシリコン バンドギャップ センサー) が含まれています。このセンサーはトランスミッタ入力端子の実際の温度を測定し、線形化計算中にこの基準接点温度を測定された熱電対 EMF に加算します。冷接点補償の精度は、熱電対トランスミッタ システムの全体的な測定の不確かさに大きく寄与しており、高品質トランスミッタは、トランスミッタの信号調整精度とは別に冷接点補償精度を指定します。 0.5℃の冷接点補償誤差は、他のすべてのシステムコンポーネントの品質に関係なく、全体の測定誤差に直接追加されます。

熱電対のタイプの選択により、センサートランスミッターの組み合わせの測定範囲、感度、および化学適合性特性が決まります。産業用温度トランスミッタで使用される最も一般的なタイプは次のとおりです。

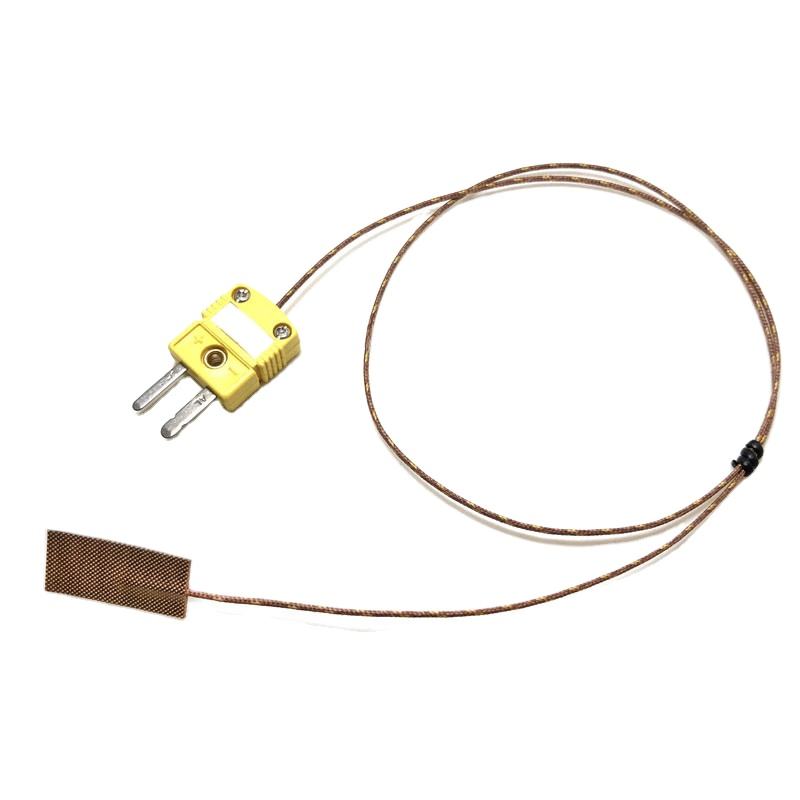

• タイプ K (クロメル/アルメル): 最も広く使用されている工業用熱電対で、約 200 ～ 1,260 ℃の範囲をカバーし、ゼーベック係数は 1 ℃あたり約 41 マイクロボルトです。タイプ K は酸化雰囲気および不活性雰囲気に適しており、ほとんどの工業用温度監視アプリケーションに適切な精度を提供します。
• タイプ J (鉄/コンスタンタン): 還元雰囲気または真空雰囲気に適しており、温度範囲は摂氏 40 ～ 750 度、ゼーベック係数は摂氏 1 度あたり約 51 マイクロボルトです。タイプ K と比較して 1 度あたりの出力が高いということは、処理する送信機の入力信号が小さくなることを意味しますが、鉄の導体により最高温度と許容雰囲気が制限されます。
• タイプ T (銅/コンスタンタン): 摂氏 200 ～ 350 度の極低温および低温測定に使用され、摂氏 0 度未満の温度で優れた再現性を備えているため、冷蔵室および極低温保管の監視用途に最適です。
• タイプ R およびタイプ S (プラチナ/ロジウム合金): 貴金属熱電対は、卑金属熱電対では耐えられないガラス、セラミック、鉄鋼生産などの用途において、摂氏 0 ～ 1,600 度の高温で使用されます。ゼーベック係数が低いため (摂氏 1 度あたり約 10 マイクロボルト)、適切な精度を達成するには高分解能のトランスミッター入力増幅が必要です。

温度伝送器の RTD 入力処理

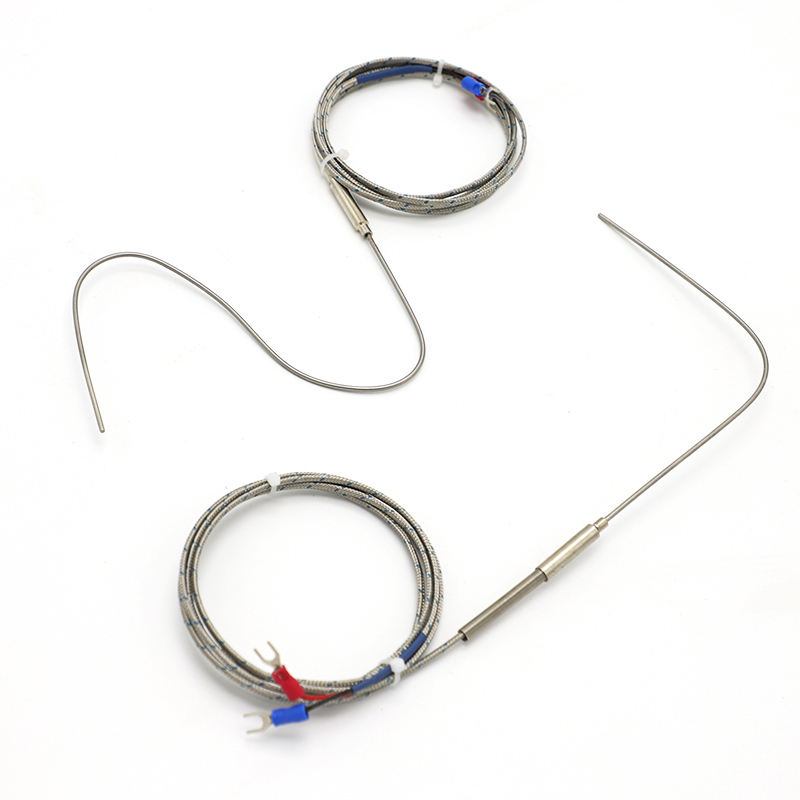

測温抵抗体 (RTD) は、熱電対とは根本的に異なる物理原理で動作し、温度の上昇に伴う純金属元素 (Pt100 および Pt1000 タイプのプラチナ) の電気抵抗の増加を測定します。トランスミッタは、RTD 素子に既知の小さな電流を供給し、その結果生じる電圧を測定して抵抗を計算し、Callendar Van Dusen 方程式または IEC 60751 特性多項式を適用してこの抵抗を温度に変換します。

測定精度に対するリード線抵抗の影響を排除するために、3 線式および 4 線式 RTD 接続構成が使用されます。 2 線構成では、リード線の抵抗 (周囲温度とワイヤの長さによって変化します) が測定された RTD 抵抗に直接加算され、修正できない誤差が生じます。 3 線構成では、トランスミッタは共通の戻り線のリード線抵抗をキャンセルするホイートストン ブリッジまたは等価回路を使用し、誤差を 2 本の別個のリード線間の抵抗の差まで減らします。 4 線構成では、別々の電流伝達ワイヤと電圧検出ワイヤのペアにより、測定に対するリード線抵抗の影響が完全に排除され、RTD センサの本来の精度が完全に達成されます。実験室および高精度プロセス用途では 4 線式接続が標準です。 3 線式接続は、ある程度の残留リード線抵抗誤差が許容される産業用設備では一般的です。

温度トランスミッターの精度はどのくらいですか?

温度トランスミッタ システムの精度は、複数の個別の誤差要因の複合体であり、それぞれが総合的な測定の不確かさに寄与します。これらの誤差の原因とその組み合わせを理解することは、特定のアプリケーションに適切な精度を備えたトランスミッタを選択し、トランスミッタのデータシートに記載されている精度仕様を解釈するために不可欠です。

送信機の精度コンポーネント

あ complete temperature transmitter system accuracy budget includes contributions from the following sources:

• センサー精度: IEC 60751 規格では、Pt100 RTD 精度の 2 つのクラスが定義されています。クラス A センサーの精度は、摂氏プラスまたはマイナス (T の絶対値の 0.15 0.002 倍) 度です。ここで、T は摂氏で表した温度で、摂氏 50 度では約摂氏プラスまたはマイナス 0.25 度、摂氏 200 度では摂氏プラスまたはマイナス 0.55 度になります。クラス B センサーの許容誤差はクラス A の 2 倍です。IEC 60584 に基づく熱電対の精度は、読み取り値のパーセンテージまたは摂氏での固定値のいずれか大きい方として表されます。標準クラス 1 タイプ K 熱電対の精度は、摂氏プラスまたはマイナス 1.5 ℃、または読み取り値のプラスまたはマイナス 0.4 パーセントのいずれか大きい方です。
• 送信機基準精度: トランスミッター独自の信号調整精度。安定した条件下での基準周囲温度 (通常は 20 ～ 25 ℃) で規定されています。 Emerson Rosemount、ABB、Endress Hauser、YOKOGAWA などのメーカーが提供する高品質の工業用温度トランスミッタは、RTD 入力でプラスまたはマイナス 0.05 ～ 0.1 ℃、熱電対入力でプラスまたはマイナス 0.1 ～ 0.5 ℃の基準精度仕様を達成しているため、高精度センサを使用する場合、トランスミッタはシステム全体の不確実性への寄与が比較的小さくなります。
• あmbient temperature effect: 動作温度が基準温度から離れると、トランスミッタの精度が低下します。一般的なトランスミッタの周囲温度の影響は、周囲温度の変化 1 ℃あたりの出力の変化として規定され、多くの場合、周囲温度の変化 1 ℃あたり 0.005 ～ 0.02 ℃の範囲になります。摂氏マイナス 20 度からプラス 60 度の周囲温度にさらされる可能性があるフィールド エンクロージャに収容されたトランスミッタでは、周囲温度の影響により、測定誤差全体に 0.4 度から 1.6 度の不確かさが追加される可能性があります。
• 長期的なドリフト: 温度トランスミッタの精度は、電子部品の経年劣化や熱サイクルによる機械的ストレスにより、時間の経過とともに徐々に変化します。適切に設計された産業用トランスミッタは、10 年間のサービス期間にわたってスパンのプラスまたはマイナス 0.1 ～ 0.25 パーセントの長期安定性を指定します。これは、典型的な摂氏 100 度の測定スパンの場合、年間ドリフトが摂氏 0.1 度未満に相当します。定期的な校正チェックによるドリフトの検証は、トランスミッタの耐用年数にわたって測定の完全性を維持するための標準的な方法です。

プロセスアプリケーションにおける実用的な精度

典型的な工業プロセス設備における適切に適合したセンサーと送信機システムの総合精度は、すべての誤差要因を考慮すると、通常、RTD ベースのシステムではプラスまたはマイナス 0.5 ～ 2 ℃、熱電対ベースのシステムではプラスまたはマイナス 1.5 ～ 5 ℃の範囲に収まります。熱電対システムの不確実性範囲が広いことは、センサー自体の低い固有精度、トランスミッターでの冷接点補償誤差、および熱電対 EMF 測定の電気的干渉に対するより大きな感受性の組み合わせを反映しています。

摂氏プラスまたはマイナス 0.5 度未満の測定不確かさを必要とするアプリケーションの場合は、クラス A または 1/3 DIN 公差の Pt100 RTD を選択し、4 線構成で接続し、RTD 入力用に指定された高精度トランスミッタを使用し、安定した適度な周囲温度の場所にトランスミッタを設置します。大手メーカーの 4 線式 Pt100 システムは、適切に制御された設置環境でプラスまたはマイナス 0.2 ～ 0.3 ℃の総合測定不確かさを実現でき、より厳密な温度制御が必要な製薬、食品、精密プロセスの用途に適しています。

あccuracy Comparison: Thermocouple vs RTD Transmitter Systems

統合型温度トランスミッタ: 設計と利点

あn 統合された温度トランスミッター 感知要素と送信電子機器を単一の物理アセンブリに結合し、通常はサーモウェル上または温度センサーアセンブリのヘッドに直接取り付けられます。この統合アプローチは、別個のリモート センサーが延長ケーブルを介して別個に取り付けられたトランスミッターに接続する従来の分割アーキテクチャとは対照的であり、統合トランスミッターがほとんどの新しい工業用プロセス温度設備で推奨される構成となっているいくつかの実用的およびパフォーマンス上の利点を提供します。

統合温度トランスミッターの物理構成

統合型温度トランスミッターは、次の 2 つの主要な物理構成で使用できます。

• ヘッドマウント送信機: あ compact transmitter module mounted inside the connection head of a thermowell mounted temperature sensor assembly. The transmitter module typically occupies a DIN B or DIN A format housing that fits within the standard connection head, and the sensor leads connect directly to the transmitter terminals within the sealed head enclosure. Head mounted transmitters eliminate the extension wire run between sensor and transmitter, removing the sources of EMF pickup, lead resistance error, and connector induced measurement degradation that affect extended wire systems. They output the standard 4 to 20 mA current loop signal on two wires that exit the connection head to the control system, requiring only standard control cable rather than the specialized extension wire or thermocouple extension wire required in split architecture systems.
• レールマウントまたは DIN レールトランスミッタ: 計器キャビネットまたはマーシャリング パネル内の標準 DIN 35 レールに取り付けるように設計されたコンパクトなトランスミッタ モジュールで、通常、短距離から中程度のケーブル配線を介してリモート フィールド センサーからセンサー入力を受信します。これらのトランスミッタは、ヘッドマウントタイプと同じ範囲のセンサー入力を受け入れますが、計器キャビネットの制御された環境に設置されているため、周囲温度の変動が軽減され、構成と交換のためのアクセスが簡素化されます。レール取り付け型トランスミッタは、複数のセンサが 1 つのキャビネットに供給されるグループ化されたアプリケーションや、温度、振動、またはアクセスの制約によりヘッドマウント型トランスミッタの取り付けがプロセス接続場所に許可されていない設備で一般的に使用されます。

統合型送信機のパフォーマンス上の利点

統合されたアーキテクチャは、測定品質とシステムの信頼性に直接影響するいくつかの領域で、分割センサー送信機システムに比べて目に見えるパフォーマンスの向上を実現します。

• 熱電対延長線エラーの解消: 熱電対延長線は、熱電対のミリボルト信号をセンサーヘッドからリモートトランスミッターまたは制御システムに伝送します。この延長線に断線、コネクタ、またはグランド ループがあると、受信機器での正規の温度信号と区別できないエラーが発生します。ヘッドマウント型トランスミッタは、センサヘッドでミリボルト信号を 4 ～ 20 mA の電流ループ信号に変換することで延長ワイヤを完全に排除し、電流ループ信号は、長時間の動作でミリボルト信号を損なうノイズや漏れエラーの影響を完全に受けません。
• ノイズ耐性の向上: 統合トランスミッタの 4 ～ 20 mA 電流ループ出力は、長い延長線で伝送されるミリボルトのセンサ信号よりも、近くのモータ、可変周波数ドライブ、および電源ケーブルからの電磁干渉 (EMI) に対してはるかに耐性があります。重大な電気ノイズのある産業環境では、このノイズ耐性の向上により、多くの場合、測定のばらつきが目に見えるほど減少し、より安定したプロセス制御に直接つながります。
• 配線コストの削減: 4 ～ 20 mA の電流ループ接続に使用される標準のシールド付きツイスト ペア ケーブルは、非補償熱電対の長距離配線に必要な特殊な熱電対延長ワイヤよりも 1 メートルあたりのコストが 40 ～ 60 パーセント低くなります。制御室から 50 メートル以上の距離に数百の温度測定ポイントがある大規模な設備の場合、このケーブル配線コストの違いは、単純なターミナル ヘッドと比較してヘッド マウント型トランスミッタの高い単価を部分的または完全に相殺する大幅な資本コストの削減を意味します。

プロセス制御用の適切な温度トランスミッタの選択

プロセス制御アプリケーションに適切な温度トランスミッターを選択するには、トランスミッターの仕様を複数の次元にわたって同時にアプリケーションの測定要件に適合させる必要があります。次のフレームワークは、実際の意思決定シーケンスにおける主要な選択基準に対処します。

センサーの種類と測定範囲

最初の選択決定はセンサーのタイプであり、システムの基本的な精度の可能性、測定範囲、および環境適合性が決まります。 RTD (Pt100 または Pt1000) センサーと互換性のあるトランスミッターは、摂氏プラスまたはマイナス 1 度を超える測定精度が必要なアプリケーション、摂氏 600 度未満の温度、および長年の連続使用にわたる長期安定性が必要なアプリケーションに使用します。摂氏 600 度を超える温度、急激な温度変化への高速応答が必要なアプリケーション、または多数の測定ポイントに対して RTD センサーのコストが法外に高いアプリケーションには、熱電対センサーと互換性のあるトランスミッターを使用してください。

熱電対と RTD 入力の両方を受け入れるユニバーサル入力トランスミッタは、ほとんどの主要メーカーから入手可能であり、さまざまなセンサーの在庫がある施設や、トランスミッターの調達時に既存のセンサーのタイプが不明な場合がある改造用途で特に価値があります。ユニバーサル入力トランスミッタは通常、ミリボルトレベルの熱電対信号と RTD 入力に必要な抵抗測定の両方を処理する入力回路の設計に伴う妥協により、センサー固有のトランスミッタと比較してわずかな精度の増分を犠牲にしますが、最新の設計では、ほとんどの場合、この精度の低下が摂氏 0.05 度未満に低減されています。

出力プロトコルと通信要件

送信機の出力プロトコルは、受信側の制御システム インフラストラクチャと互換性がある必要があります。

• 4 ～ 20 mA アナログのみ: あppropriate for older DCS and PLC systems without digital field communication capability, or for simple applications where only the current process temperature value is required at the control system and no diagnostic data needs to be transmitted. The analog only transmitter is the simplest and lowest cost option, requiring only a standard analog input card in the receiving control system.
• HART で 4 ～ 20 mA: HART プロトコル (ハイウェイ アドレス可能リモート トランスデューサ) は、デジタル信号を 4 ～ 20 mA の電流ループに重畳し、構成、診断、および二次プロセス変数データを HART 互換の資産管理システムに送信できるようにします。一方、一次 4 ～ 20 mA 信号は既存のアナログ入力インフラストラクチャで動作し続けます。 HART 対応トランスミッタは、既存のアナログ配線インフラストラクチャの交換を必要とせずにデジタル診断機能を提供するため、世界中で新しい産業用温度トランスミッタの設置に使用される主要な選択肢です。
• Foundation フィールドバスまたは PROFIBUS PA: 4 ～ 20 mA の電流ループを、バス トポロジで複数のデバイスを接続できる 1 対のワイヤ上で複数のプロセス変数、診断、構成パラメータを伝送するすべてのデジタル通信プロトコルに置き換える純粋なデジタル フィールド バス。制御システムがこれらのプロトコルをサポートする新規設置に適しており、単一ワイヤペアからの多変数測定と包括的な診断の利点により、アナログまたは HART システムと比較して高い設置エンジニアリングコストが正当化されます。
• ワイヤレス (WirelessHART または ISA100): 信号ケーブルを使用せずに測定値を無線ゲートウェイに通信する無線温度トランスミッターで、バッテリーまたはプロセス環境からのエネルギーハーベスティングによって駆動されます。ワイヤレストランスミッタは、アクセスできない場所や危険な場所に新しい信号ケーブルを敷設するのに法外な費用がかかる改造用途や、移動または回転する資産を監視する有線接続が現実的ではない用途で特に価値があります。

環境およびプロセス条件

トランスミッターが設置される物理的環境により、トランスミッターのハウジング、侵入保護定格、および危険区域認定に対する要件が課されます。

• 侵入保護: トランスミッタのハウジングは、屋外設置および洗浄環境向けに最低 IP65 定格 (防塵および噴流から保護) を満たしている必要があります。 IP67 (水没1メートル) 浸水の危険性がある用途向け。水没場所に設置された送信機は IP68 (連続水没) に準拠しています。トランスミッタの電子機器は、設置で実際に使用されるエントリ継手よりも高い IP 定格を備えている場合があるため、接続ヘッドおよびケーブル エントリの IP 定格を確認する必要があります。
• 危険区域認定: 国内または国際的な危険地域分類基準に基づいて爆発の可能性がある地域に設置される送信機は、特定の地域分類に対する適切な認証を取得する必要があります。温度トランスミッタの最も一般的な危険区域保護方法は、ゾーン 0、1、および 2 (ガス危険) で使用するための本質安全防爆 (Ex ia または Ex ib)、およびより高出力のトランスミッタが必要なアプリケーション用の耐圧防爆エンクロージャ (Ex d) です。トランスミッターの特定の承認が、設置場所に適用されるガス グループと温度クラスをカバーしていることを確認してください。
• 耐振動性と耐衝撃性: プロセス機械の振動の影響を受ける設置では、予想される振動周波数と振幅に関してテストされ、定格を満たしたトランスミッターを選択してください。コンプレッサー、ポンプ、タービン監視アプリケーション用のトランスミッターは、振動によるコンポーネントの疲労による早期故障を回避するために、10 ～ 2,000 Hz の周波数範囲で少なくとも 2g の振動レベルの IEC 60068 2 6 振動試験規格に準拠する必要があります。

主要な選択パラメータの概要

温度トランスミッタのトラブルシューティング方法?

温度発信器 トラブルシューティングは論理的な診断シーケンスに従い、どのコンポーネントに注意が必要かという結論に達する前に、センサー、配線、または送信機の電子機器の障害を系統的に切り分けます。この体系的な構造を持たずにトランスミッターの問題に対処すると、不必要なコンポーネントの交換やプロセスのダウンタイムの延長につながります。次のシーケンスでは、産業用温度トランスミッタの設置における最も一般的な障害カテゴリを取り上げます。

一定の最大または最小出力 (飽和信号)

あ transmitter output locked at 20.5 mA (or the transmitter's upscale failure current) or at 3.6 mA (downscale failure current) indicates that the transmitter has detected an out of range condition or a sensor fault and has driven its output to a preset failsafe value. Diagnose as follows:

1. 活断層コードを確認します。 HART コミュニケータまたは製造元の設定ソフトウェアをトランスミッタに接続し、アクティブな障害診断を読み取ります。通常、トランスミッターの自己診断システムは、障害がセンサー入力のオープン、センサー入力の短絡、センサー入力の範囲外、またはトランスミッターの内部ハードウェア障害であるかどうかを識別します。この診断情報により、測定ループ内のすべての要素を物理的に検査する必要がなく、正しいコンポーネントへの調査が即座に指示されます。
2. 送信機の端子でセンサーの導通を測定します。 センサのリード線をトランスミッタの入力端子から外し、校正済みマルチメータを使用して、端子ネジのセンサ抵抗 (RTD の場合) または導通 (熱電対の場合) を測定します。 Pt100 RTD は、周囲温度でセンサーの基準 0 度を 25 ℃上回るごとに約 109 ～ 110 オームを測定する必要があります。開回路の読み取り値は、RTD 要素が壊れているか、センサーのリード線が切断されていることを示します。熱電対は周囲温度で非常に低い抵抗値を示すはずです (通常、熱電対の材質と長さに応じて 1 ～ 10 オーム)。開回路は、熱電対の接点またはワイヤが壊れていることを示します。
3. センサーを再接続し、測定値を基準と比較して確認します。 センサーがトランスミッタ端子で正しく測定しているにもかかわらず、トランスミッタ出力がまだ飽和している場合は、トランスミッタの設定された測定スパンが実際のプロセス温度に適切であることを確認してください。正しく動作しているトランスミッターが、設定範囲外の温度のセンサー信号を受信すると、出力が飽和します。測定範囲を縮小するか、実際のプロセス温度を含むようにスパンを再構成すると、通常の動作が回復します。

ノイズが多いまたは不安定な出力

あn output that fluctuates rapidly beyond what the process temperature itself could account for indicates electrical noise pickup in the sensor or transmitter wiring, a loose connection, or a moisture ingress problem in the transmitter housing or sensor connection head. Investigate the following in order:

• シールドの接地を確認します。 センサー ケーブルのシールドが一端のみ (通常は制御室またはマーシャリング キャビネットの端) で接地され、シールドのフィールド端が終端されていないことを確認します。シールドの両端を接地するとグランド ループが形成され、干渉源と同じ周波数で測定回路にノイズが注入される可能性があります。二重接地シールドを修正すると、他の介入なしに送信機のノイズ問題が解決されることがよくあります。
• 接続端子に湿気や腐食がないか検査します。 トランスミッタ接続ヘッドを開いて、すべての端子ネジと接続に湿気の蓄積、腐食生成物、または端子ネジの緩みがないかどうかを検査します。熱電対延長線の端子と接地された金属部分の間の湿気により漏れ電流が発生し、測定時にノイズとして現れます。接続ヘッドを乾燥した圧縮空気で乾燥させ、腐食した端子を接点クリーナーで処理し、すべての端子ネジを指定のトルクで締めてから、新しいケーブル入口シールでヘッドを再組み立てします。
• センサーケーブルを電源ケーブルから分離します。 センサー ケーブルが、センサーから送信機または制御室までの経路全体にわたって、電源ケーブル、可変周波数ドライブ ケーブル、およびその他の高ノイズ源から分離されていることを確認します。センサーと電源ケーブルを平行に配線すると、誘導結合と容量結合が生じ、測定信号にノイズが注入されます。電源ケーブルから少なくとも 300 mm の距離を維持するか、センサー ケーブルを別の金属導管に配置すると、この結合経路が排除されます。

読み取りオフセット: 一貫した測定誤差

あ temperature transmitter that produces a reading consistently above or below the actual process temperature by a fixed offset across the measurement range, confirmed by comparison with a calibrated reference thermometer in the same process, indicates either a transmitter calibration drift, an incorrect transmitter configuration, or a systematic error source such as lead resistance in an uncompensated two wire RTD connection. Verify the transmitter configuration parameters (sensor type, connection type, span, and zero) against the original commissioning documentation before performing a calibration check, as configuration errors introduced during maintenance are a common and easily corrected cause of systematic reading offsets. If the configuration is confirmed correct, perform a two point calibration check using a precision temperature source and a certified reference transmitter or calibrator to characterize the magnitude and temperature dependence of the offset, and apply a calibration correction or replace the transmitter if the offset exceeds the application's accuracy requirement.

産業用途向けの温度トランスミッタの保守

あ disciplined 温度トランスミッター メンテナンス プログラムは、測定精度を維持し、プロセス制御を混乱させる予期せぬ測定の失敗を防ぎ、機器への投資の耐用年数を最大化します。産業用温度トランスミッタのメンテナンス プログラムには、定期的な校正検証、物理的検査、予知保全のための診断データのレビュー、および使用中に加速度劣化が生じるセンサー コンポーネントの計画的交換が含まれます。

校正検証スケジュール

温度トランスミッタの校正検証間隔は、アプリケーションの精度要件、トランスミッタの指定された長期安定性、およびプロセス制御の品質と安全性に対する未検出の測定誤差の影響に基づいて確立する必要があります。工業用温度伝送器の一般的な校正検証間隔は、摂氏プラスまたはマイナス 0.5 度を超えるドリフトを即座に検出する必要がある安全性が重要な測定の場合は 6 か月から、伝送器の長期安定性仕様 (通常、大手メーカーの年間スパンのプラスまたはマイナス 0.1 ～ 0.25 パーセント) によりチェック間隔が長くなることが正当化される非重要な監視測定の場合は 2 ～ 5 年です。

校正検証は、国家測定標準にトレーサブルな校正済み温度源 (ドライブロック校正器または温度バス) を使用して実行する必要があり、比較標準として機能するチェック対象の送信機よりも高精度の校正済み基準温度計を使用する必要があります。ゼロ オフセットとスパン誤差の両方を特徴付けるために、設定されたスパン内の少なくとも 2 つの温度ポイント (通常はスパンの 25 パーセントと 75 パーセント) での測定値と左の測定値を記録します。すべての校正結果を機器の校正記録に記録し、連続する校正にわたって結果の傾向を分析し、測定上の問題になる前にセンサーの状態の悪化を示す可能性のある緩やかなドリフトを特定します。

物理検査と予防保守

温度トランスミッタの物理的検査プログラムには、定期メンテナンス訪問ごとに次のチェックを含める必要があります。

• エンクロージャの完全性: トランスミッターのハウジングに物理的な損傷、腐食、保護コーティングの劣化がないかどうかを検査します。すべてのケーブル入口が元の定格ケーブル グランドで密閉されていること、およびトランスミッタ カバーのガスケットが損傷しておらず、完全に接触していることを確認します。ハウジングの侵入保護定格を維持するには、劣化したガスケットを交換してください。
• 端子接続: すべての端子接続の気密性、腐食、接続ヘッド内の水分の存在を検査します。端子ネジを規定のトルクで締め直します。端子接続部の腐食は進行性の故障であり、時間の経過とともに測定誤差が増大し、対処しなければ最終的には開回路故障を引き起こします。
• サーモウェルの状態 (取り付けられている場合): サーモウェルの外部腐食、流れによる振動による機械的損傷 (プロセス接続部の磨耗や亀裂として見える)、および内部の清浄度を検査します。腐食により壁が大幅に薄くなったサーモウェルは、残りの壁が破損するとプロセス流体が放出されるリスクが生じるため、サーモウェルの測定保護機能が損なわれる前に交換する必要があります。
• センサー素子の状態: 露出した RTD および熱電対の要素については、保護シースに機械的損傷、腐食孔、およびセンサー キャビティのプロセス流体汚染の兆候がないか検査してください。電流センサーの抵抗 (RTD の場合) または絶縁抵抗 (熱電対シースの場合) を、試運転時に記録されたベースライン値と比較します。熱電対シースの絶縁抵抗の劣化 (動作温度で 1 メガオーム未満) は、湿気の侵入またはシースの劣化を示しており、測定エラーが発生するため、センサーの交換が必要になります。

診断データを使用した予知保全

HART 対応のデジタル フィールドバス温度トランスミッタは、測定エラーが発生する前に進行中の問題を特定するために使用できる診断データを継続的に生成します。最新の統合温度トランスミッタは、冷接点温度、センサー抵抗 (RTD 入力用)、ループ供給電圧、トランスミッタの内部電子温度、最後のリセット以降の合計動作時間などのパラメータを監視および報告します。トランスミッターがアラートを通知するのを待つのではなく、通常の運用中に資産管理システムを通じてこれらの診断パラメーターを確認することで、固定のカレンダー間隔ではなく実際の状態指標に基づいてセンサーの交換をスケジュールする予知保全アプローチが可能になります。

あ progressive increase in RTD sensor resistance above its expected value for the process temperature, observed in diagnostic data over successive readings, is an early indicator of sensor element contamination or mechanical damage that will eventually produce a significant measurement error or open circuit failure. Scheduling sensor replacement at the next planned maintenance window when this trend is first identified, rather than waiting for a complete measurement failure, avoids the process disruption associated with an unscheduled sensor replacement during production. This predictive approach to temperature transmitter maintenance is one of the most cost effective applications of the digital diagnostic capability built into modern industrial temperature transmitters.
