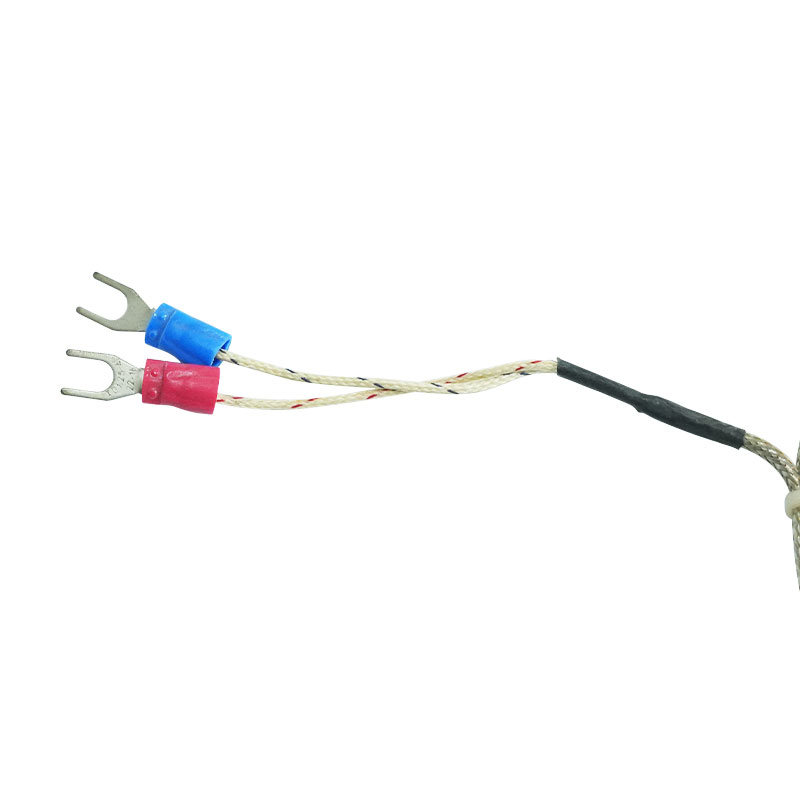

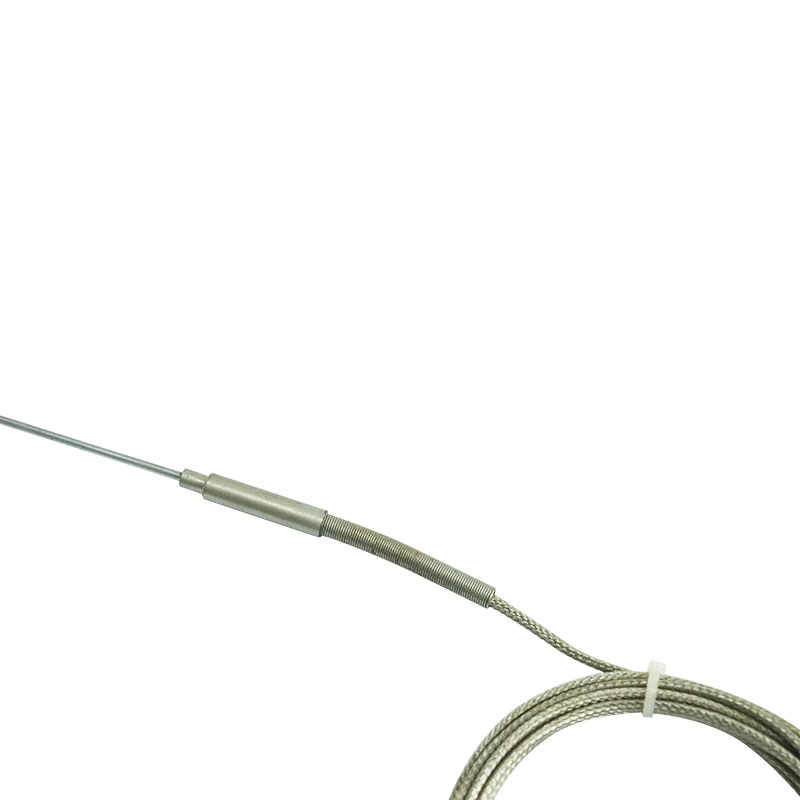

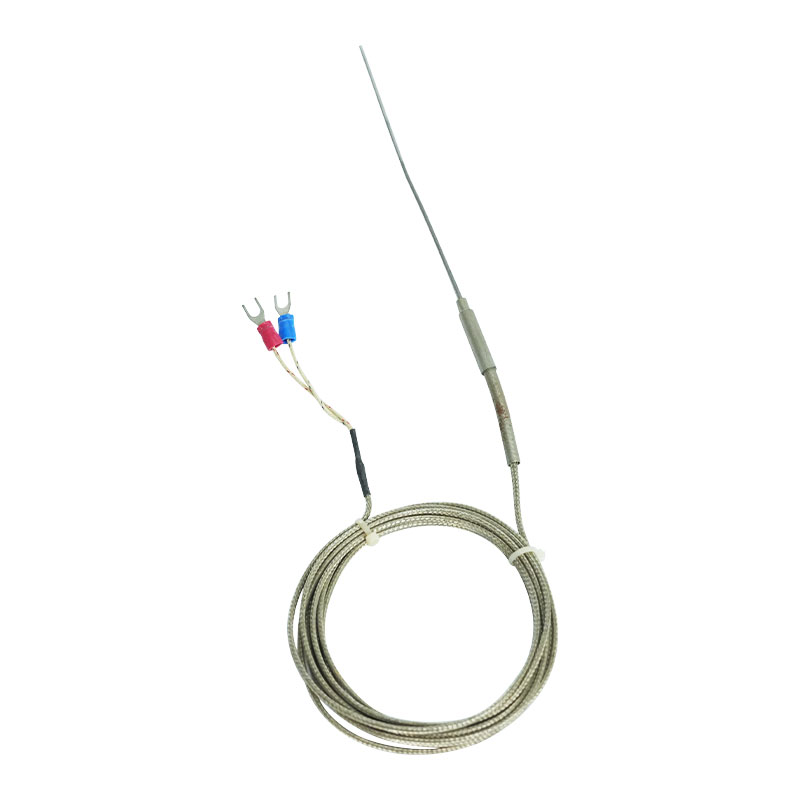

シース熱電対
-
シース熱電対の種類と測定温度範囲と許容差
カテゴリ コード 卒業マーク チューブ外径(mm) 測定範囲(℃) 最高使用温度(℃) Δt許容差 1 2 ニッケル-クロム--白銅 レック E ≧Φ3 -40-700 700 ±1.5℃または±0.4%t ±2.5℃または±0.75%t ニッケルクロム-ニシロイ WRNK K -40-900 950 鉄白銅 WRJK J -40-500 600 グプルム白銅 WRCK T -40-350 400 ロジウムプラチナ-プラチナ WRPK S Φ5～Φ8 0～1100 1300 ±1.5℃ i：2.5%l 非固定デバイスの被覆熱電対
接続箱の種類 モデル シンプルタイプ WR□K-101
WR□K 2 -101防水タイプ WR□K-131
WR□K 2 -131クイックカップリングタイプ WR□K-151
WR□K 2 -151航空ソケットタイプ WR□K-161
WR□K 2 -161ハンドルタイプ WR□K-187
WR□K 2 -187延長ワイヤータイプ WR□K-191
WR□K 2 -191注:(1) WRNK-101 は、アセンブリ熱電対の内部コアを交換するために使用できます。 (2)延長線タイプには通常500mmのリード線が付属しますが、追加する場合は長さをご指示ください。 (3) 測定端子は絶縁タイプとなります。シェルと接続する必要がある場合は、モデルの仮数部「1」を「2」に、「7」を「8」に変更します。たとえば、131 は 132 に変更されます。187 は 188 に変更されます。 (4) 目盛りおよび測定範囲については、26 ～ 28 ページ、表 6、図 35 を参照してください。シース熱電対の応答時間、直径、利用可能な長さ。
ヘルールボルトタイプシース熱電対
接続箱の種類 モデル 防水タイプ WR□K-231
WR□K 2 -231
WR□K-331
WR□K 2 -331クイックカップリングタイプ WR□K-251
WR□K 2 -251
WR□K-351
WR□K 2 -351航空ソケットタイプ WR□K-261
WR□K 2 -261
WR□K-361
WR□K 2 -361延長ワイヤータイプ WR□K-291
WR□K 2 -291
WR□K-391
WR□K 2 -391延長ワイヤータイプ(stainless steel flexible tube) WR□K-291G
WR□K 2 -291G
WR□K-391G
WR□K 2 -391G注:(1) 延長ワイヤータイプには通常500mmのリード線が付属しますが、追加する場合は長さをご指示ください。
(2)測定端子は絶縁タイプとなります。フィットはシェルに接続する必要があります。モデルの仮数「1」を「2」に変更します。たとえば、231 は 232 に変更され、291 は 292 に変更されます。
(3)シース熱電対の直径は5以上です。ヘルールボルトのネジボルトはM16×1.5、Φ4以下はM12×1.5が一般的です。
(4)固定フェルールフランジの呼び圧力は2.5MPa、可動フェルールフランジの呼び圧力は常圧です。
(5)目盛り、測定範囲は26～28ページ、表6、図35をご参照ください。シース熱電対の応答時間、直径、利用可能な長さ
フェルールフランジ形シース熱電対
接続箱の種類 モデル 防水タイプ WR□K-431
WR□K2-431
WR□K-531
WR□K 2 -531クイックカップリングタイプ WR□K-451
WR□K 2 -451
WR□K-551
WR□K 2 -551航空ソケットタイプ WR□K-461
WR□K 2 -461
WR□K-561
WR□K 2 -561延長ワイヤータイプ WR□K-491
WR□K 2 -491
WR□K-591
WR□K 2 -591延長ワイヤータイプ(stainless steel flexible tube) WR□K-4911G
WR□K 2 -4911G
WR□K-5911G
WR□K 2 -5911G注：(1)延長線タイプ「S」には通常500mmのリード線が付属しますが、追加する場合は別途長さをご指示ください。
(2) 測定端子は絶縁タイプとなります。シェルに接続する必要がある場合は、モデルの仮数「1」を「2」に変更します。たとえば、431 は 432 に変更されます。
(3) シース熱電対の直径はΦ5以上です。フェルールフランジはΦ60、04以下はΦ50が一般的です。
(4)固定ヘルールフランジの呼び圧力は2.5MPa、可動ヘルールフランジの呼び圧力は常圧です。
(5)目盛、測定範囲は26～28ページ、表6、図35をご参照ください。シース熱電対の応答時間、直径、利用可能な長さ。
-
As 中国 シース熱電対 サプライヤー および シース熱電対 工場、Jiangsu Zhaolong Electrics Co., Ltd. は地域のハイテク企業であり、温度センサーと温度制御機器の生産拠点です。上海の多くの研究開発機関やアカデミーと協力して、一連の熱電対（測温抵抗体）および温度制御電子機器を共同開発・生産しています。これらの製品は国内および世界中で販売されており、コストパフォーマンスに優れています。当社の製品は市場で高い評価を得ており、優れた性能、魅力的な外観、高い信頼性、先進技術、優れたコストパフォーマンスにより、お客様の信頼を獲得しています。
強力な技術開発チームと特許成果を有し、通常仕様および特殊仕様の業務を請け負うことができ、お客様向けに大小さまざまな自動温度制御ボックスや温度制御室、遠隔監視温度制御システムの設計・設置を行うことができます。
-
