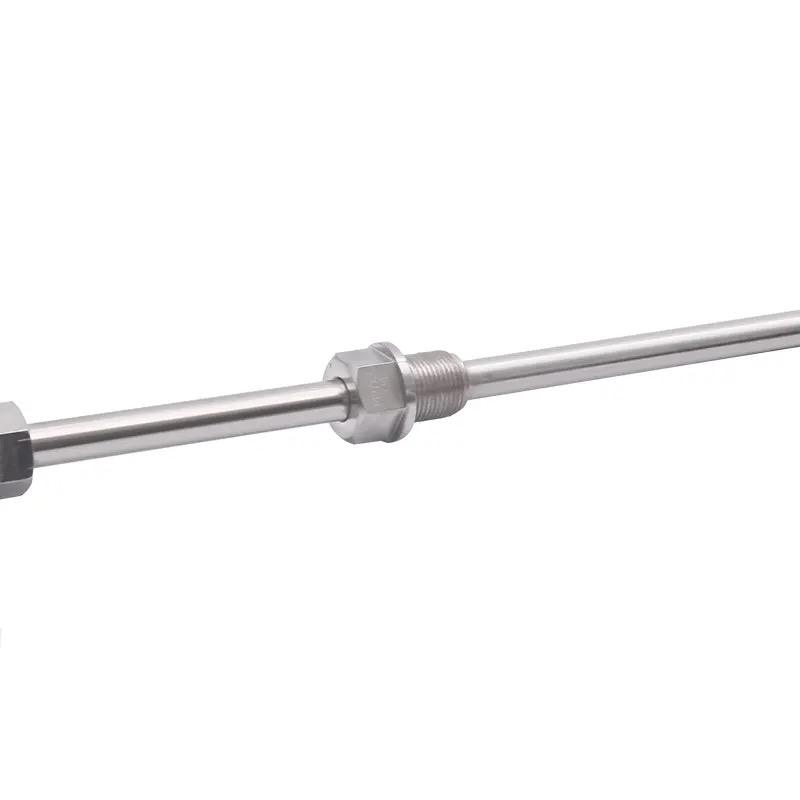

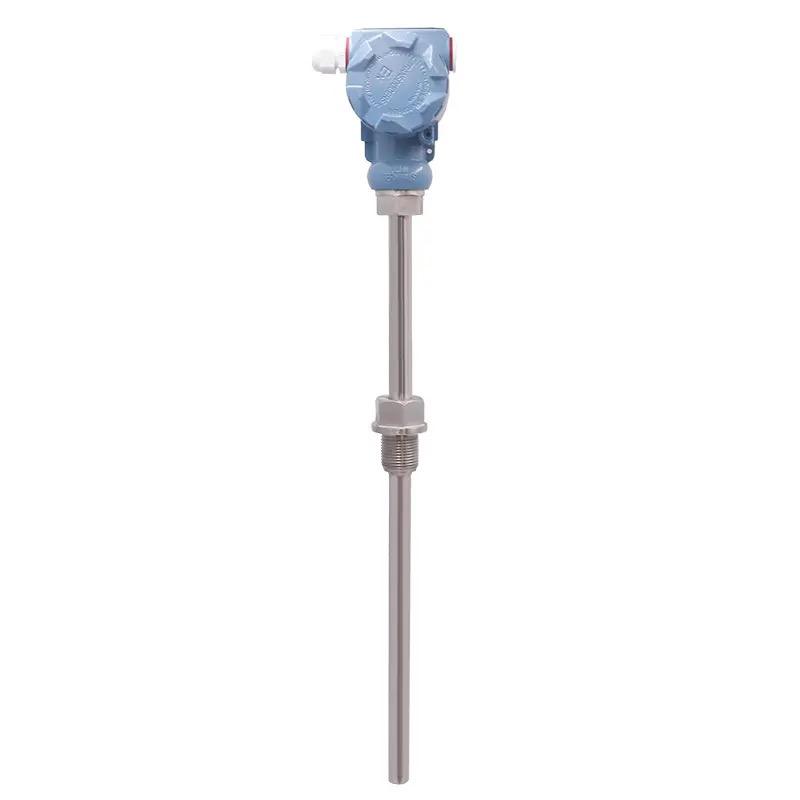

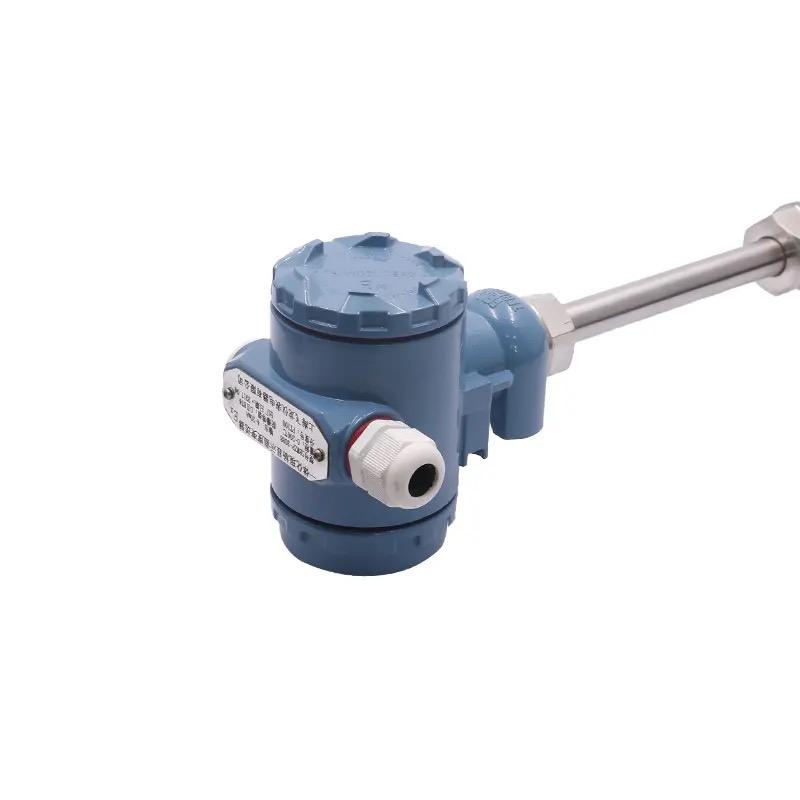

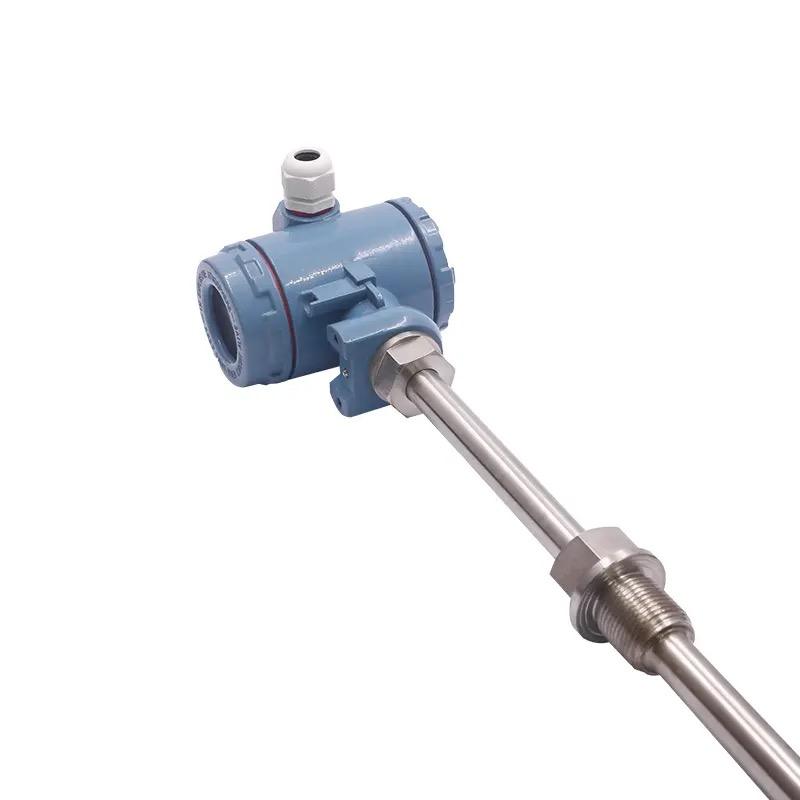

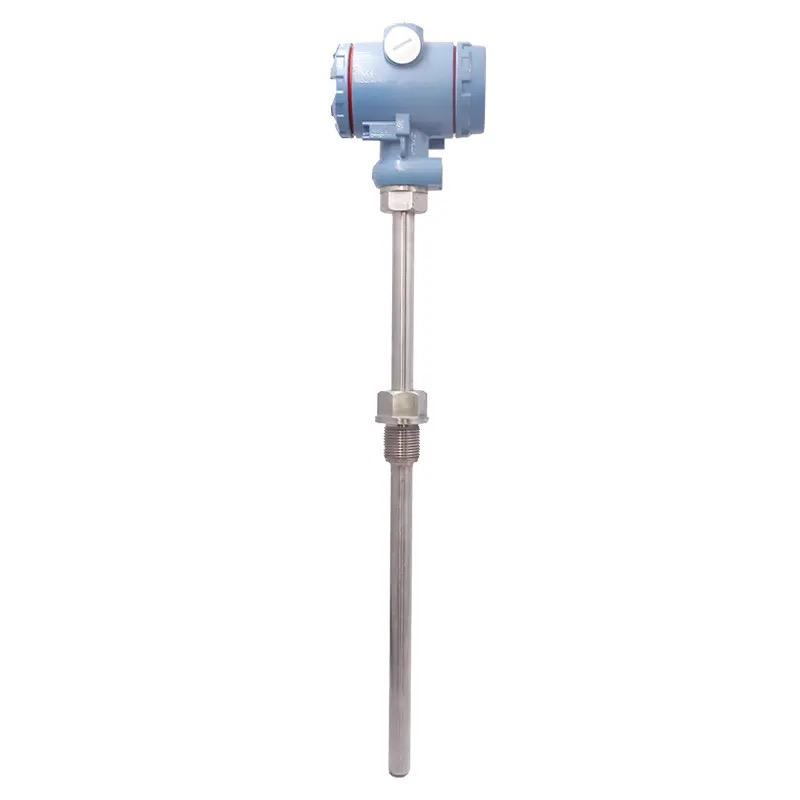

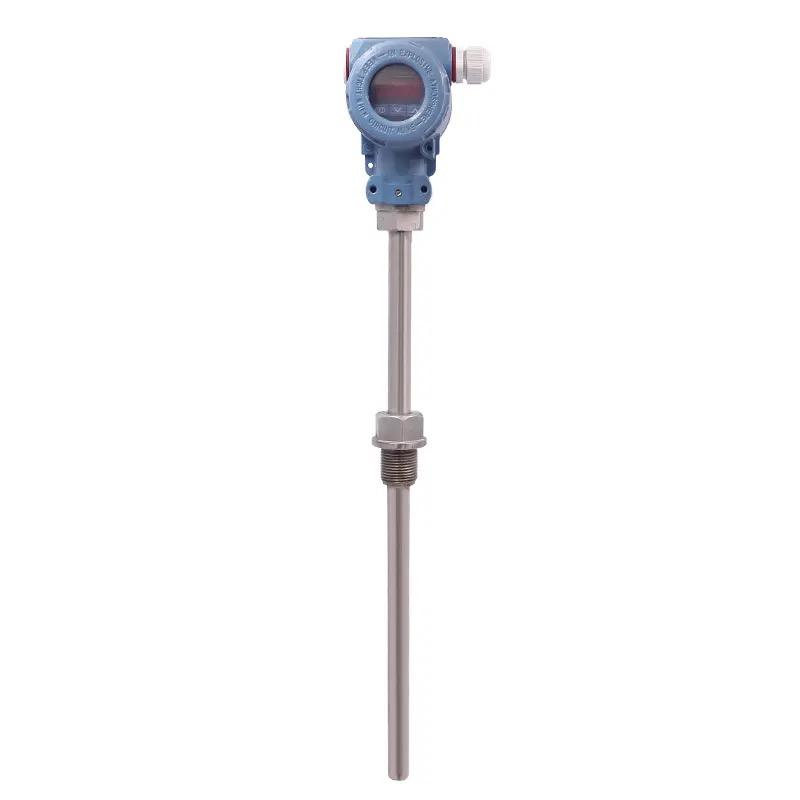

完全絶縁一体型温度伝送器
-
運用とシステム構成
測定システム インテリジェント温度トランスミッタは、アナログ出力、入力 2 線、3 線、4 線式熱抵抗 (測温抵抗体) 信号、熱電対信号、および電圧信号を備えた 2 線システムであり、構成ツールを使用して構成できます。 入力熱抵抗（RTD）
種類 測定範囲 分。測定範囲 Pt100
Pt500
Pt1000
IEC 751に準拠-200～850℃ -328～1562°F
-200～250℃ -328～482°F
-200～250℃ -328～482°F10K(18°F)
10K(18°F)
10K(18°F)Ni100
Ni500
Ni1000
DIN 43760に準拠-60～180℃、-76～356°F
-60～150℃ -76～302°F
-60～150℃ -76～302°F10K(18°F)
10K(18°F)
10K(18°F)配線タイプ 2、3、4結線2線式測定ケーブルの抵抗補正（0～20Ω） センサーケーブルの抵抗 各ケーブル センサー電流 ≤0.6mA 抵抗信号(Ω)
種類 測定範囲 分。測定範囲 抵抗(Ω) 10..2000(Ω) 100(Ω) 熱電対（TC）
種類 測定範囲 分。測定範囲 B (PtRh30-PtRh6)
C(W5Re～W26Re) [3]
D(W3Re～W25Re) [3]
E (NiCr-CuNi)
J(Fe-CuNi)
K(NICr-Ni)
L (Fe-CuNi) [2]
N[NiCrSi-NiSi)
R(PtRh13-Pと）
S(PtRh10-Pt)
T(Cu-CuNi)
U(Cu-CuNi) [2]
モレ5-モリー41 [1]
IEC 584 パート 1 に準拠0～1820℃ 32～3308°F
0～2320℃ 32～4208°F
0～2495℃ 32～4523°F
-200～915℃ -328～1679°F
-200～1200℃ -328～2192°F
-200～1372℃ -328～2501°F
-200～900℃ -328～1652°F
-270～1300℃ -454～2372°F
0～1768℃ 32～3214°F
0～1768℃ 32～3214°F
-200～400℃ -328～752°F
-200～600℃ -328～1112°F
0～2000℃ 32～3632°F500k (900°F)
500k (900°F)
500k (900°F)
50k (900°F)
50k (900°F)
50k (900°F)
50k (900°F)
50k (900°F)
500k (900°F)
500k (900°F)
50k (900°F)
50k (900°F)
500k(900°F)冷接点 内側(Pt100)または外側(0...80℃)、32..176°F 冷接点精度 ±1k センサー電流 30nA 電圧信号(mV)
種類 測定範囲 最大測定範囲 ミリボルト(mV) -10...100mV 5mV 入出力（アナログ）
出力信号 4...20mA.20..4mA 送信特性 温度、抵抗、電圧の直線性 最大荷重 (V-8V)/0.025A (1) 参考文献なし
(2) DIN 43710 に準拠
(3) ASTM E988に準拠
デジタルフィルター グレー1 0...8秒 入力電流 ≤3.5mA 電流制限 ≤25mA タイムディレイスイッチ 4s(通電時la-3.8mA) 応答時間 1秒 故障信号（故障監視）
測定下限値以下 最大出力3.8mA 測定値上限Iirmit以上 最大20.5mAの出力 センサーの損傷
センサーの短絡≤3.6mAまたは≧21.0mAとして設定可能 電気接続
電源 U b =8...35V DC
極性保護電気的絶縁（入力/出力） U=3.75kV AC 許容変動範囲 U≤5V (Ub≧13Vの場合、f 最大 =1KH 2 t) 精度
参考条件 定格温度23℃ (73.4°F）±5K 熱抵抗(測温抵抗体)
種類 測定精度 Pt100、Ni100
Pt500、Ni500
Pt1000、Ni10000.2Kまたは0.08%
0.5K または 0.20%
0.3K または 0.12%抵抗信号(Ω)
種類 測定精度 測定範囲 抵抗 ±0.1Ωまたは0.08% 10...40Ω ±1.5Ωまたは0.12% 10...2000Ω 熱電対（TC）
種類 測定精度 K、J、T、E、L、U、N、C、D
S.B.R MoRe5-MoRe41typ.0.5kまたは0.08%
typ.1.0kまたは0.08%
typ.2.0kまたは0.08%内部の関連性の終わりによって引き起こされる Pt100 DIN IEC751 C1.B 電圧信号(mV)
種類 測定精度 測定範囲 ミリボルト(mv) ±20μVまたは0.08% -10...10mV 電源の影響を受ける ≤±0.01%/V、偏差24 [3] 測定範囲 負荷の影響を受ける ≤±0.02%/100Ω [3] -10...10mV (1)熱電対には適用されません。
(2) % は調整可能な測定範囲 (最大値) に対するものです。
(3)すべてのalaは最終測定値(FSD)に関係します
温度変化 RTD
Td=±(15ppmk*最大測定範囲)±50ppmK*あらかじめ設定された測定範囲)*Δθ熱抵抗 Pt100
Td=±(15ppmk*(測定最終値200) 50ppm/K*あらかじめ設定された測定範囲)*Δθ 熱電対(TC)
Td=±(50ppmK*最大測定範囲50ppm/K*あらかじめ設定された測定範囲)*Δθ
Δθ=環境温度の値が基準温度からずれている長期安定性 ≤0.1,000/年[1] または ≤0.05%/年[1][2] 設置状態
設置角度 制限なし 設置エリア 防水接続箱または防爆接続箱 使用条件 環境条件
環境温度 -40～85℃(-40～185°F)。防爆エリアに適用可能 保管温度 -0..100℃(-40...-212°F) 気候クラス EN G0654-1、ClaasC に準拠 結露 許可 プロタックロンクラス IP 00/IP 66 のインストール 振動保護 IEC 60068-2-6に準拠 電磁適合性 EN 61326-1 および NAMUR NE 21 に準拠した耐 EMI および耐 EMI 放射 機械構造
ヴェルグル =40g 材質 ケース: PC、プラスチックまたはポリエステル ターミナル ケーブル最大、1.75 mm2 (0.0027 in2) ディスプレイとオペレーティングシステム リモート操作
設定ツール 特別な設定ツール 設定ソフトウェア PCオペレーティングソフトウェア（Reaowin 2o00） インターレース プラグ付きケーブル TTL-1-RS 232 で接続された PC インターフェイス 設定パラメータ センサタイプ、接続タイプ、エンジニアリングユニット(C/F) 測定範囲、内部/外部冷接点補償、2線式測定時のケーブル抵抗補償、異常状態、出力信号(4...20/20...4mA)、デジタルフィルタ(ダンプ)、コンセント、測定点マーク(8文字)、出力アナログ。 -
As 中国 完全絶縁一体型温度伝送器 サプライヤー および 完全絶縁一体型温度伝送器 工場、Jiangsu Zhaolong Electrics Co., Ltd. は地域のハイテク企業であり、温度センサーと温度制御機器の生産拠点です。上海の多くの研究開発機関やアカデミーと協力して、一連の熱電対（測温抵抗体）および温度制御電子機器を共同開発・生産しています。これらの製品は国内および世界中で販売されており、コストパフォーマンスに優れています。当社の製品は市場で高い評価を得ており、優れた性能、魅力的な外観、高い信頼性、先進技術、優れたコストパフォーマンスにより、お客様の信頼を獲得しています。
強力な技術開発チームと特許成果を有し、通常仕様および特殊仕様の業務を請け負うことができ、お客様向けに大小さまざまな自動温度制御ボックスや温度制御室、遠隔監視温度制御システムの設計・設置を行うことができます。
-
