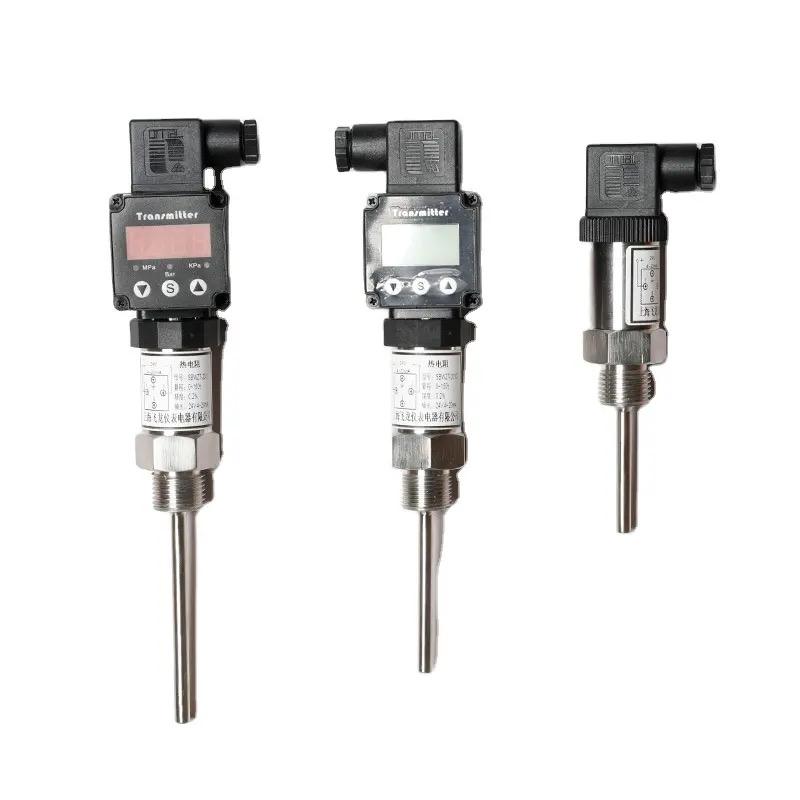

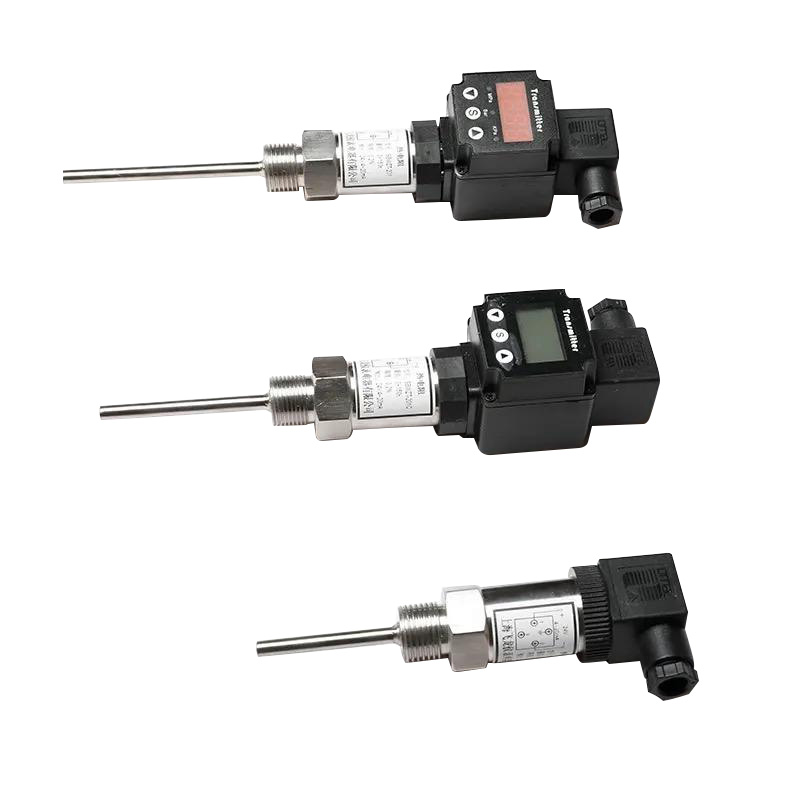

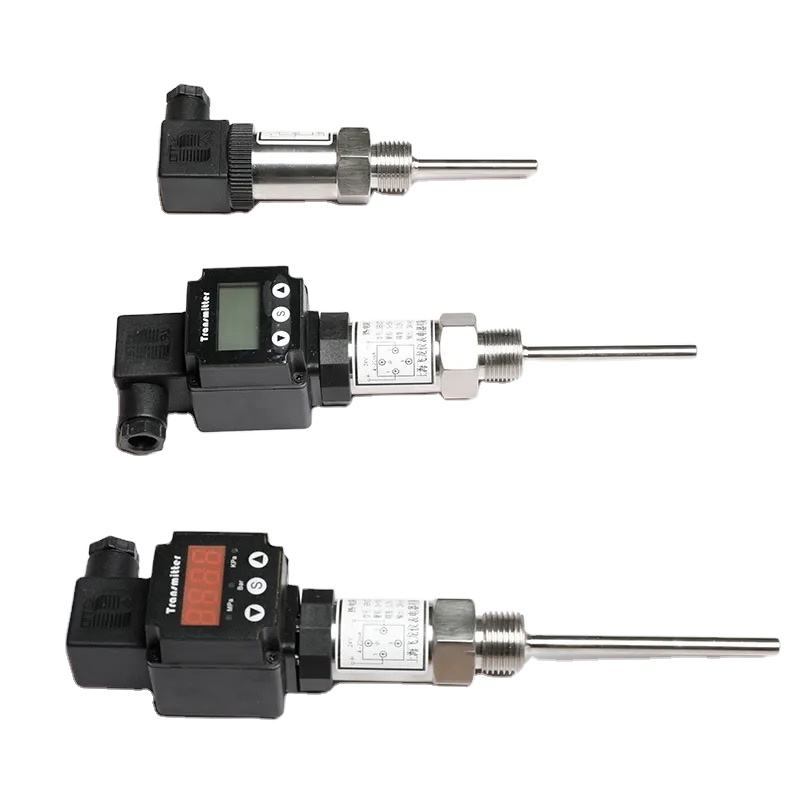

統合された温度トランスミッター
-
出力信号 4 ～ 20mA DC 信号は、範囲内の温度に対して線形です 基本精度 熱電対温度伝送器±0.5%FS;
温度発信器の熱抵抗 ±0.2%FS;送信モード 2線式 直流電源 DC12～30V。定格電圧 DC24V 負荷インピーダンス 計算された負荷抵抗の制限負荷;
RL(最大)=50(U-12)
式では、送信機は DC 電源電圧です。
定格電圧 24V 未満:
RL(最大)=50(24-12)=600Ω通常の動作環境 a.周囲温度: - 25℃〜85℃ (特別要件 - 40℃〜90℃)
b.相対湿度: 5%-95%
c.機械的振動: 10-150HZ。 A=0.15mm
d.周囲空気中でトランスミッターの腐食を引き起こす媒体はありませんでした。電磁干渉 20～1000MHz、5Wの無線送信機が送信機から0.5メートル離れて動作する場合、±0.15%FSの変動となります。 温度ドリフト 環境温度が1℃変化すると、ゼロ点は±0.15%FS変化し、測定範囲は±0.01%FS変化します。 使い方と配線
1. 配線上の注意: 工場出荷前に感温素子が正しく接続され、測定範囲が設定されていることにご注意ください。通常、必要な場合を除き、範囲調整ポテンショメータを調整しないでください。
2. 一体型TC、RTDの取り付けについては、同タイプのTC、RTDの別の取扱説明書を参照してください。
3. 統合された TC と RTD には 2 線式システム電流出力が備わっているため、必要な銅導体は 2 本だけです。
注文例
型式、目盛マーク、全長、挿入深さを順に（L×I）ご指示ください。
例1:WRNKB-230 K 1150x1000
I.E：2線式一体型シース熱電対、固定ボルト取付、防水接続箱、外径Φ16mm、目盛りマークK、全長1150、挿入深さ1000mm。
例2：WZPKB-336 Pt100 L=1000
I.E：2線式一体型シース白金熱抵抗、可動ヘルールボルト取付、防水接続箱、外径、目盛Pt100、全長1000mm。

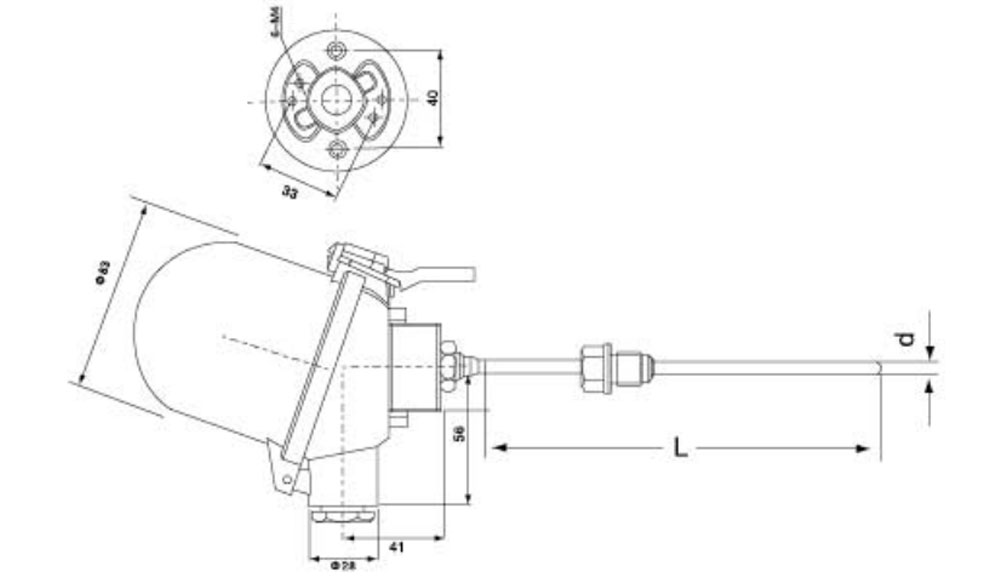

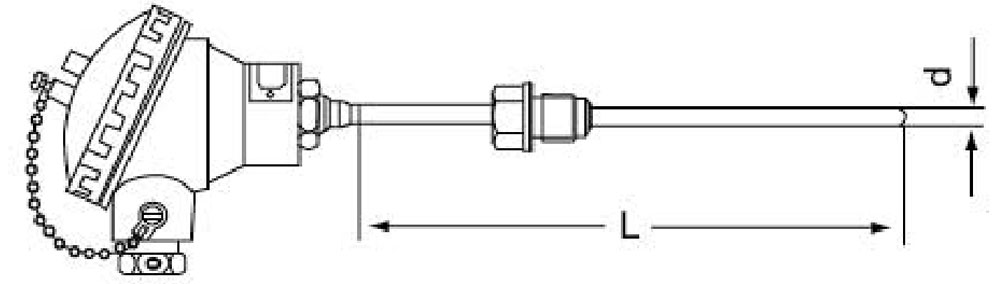

温度伝送器による熱電対と熱抵抗
モデル 卒業マーク 測定範囲(℃) ケーシングチューブ 材質 チューブ径 仕様 SBWZPR-231 Pt100 -50- 400 1Cr18Ni9Ti、316 Φ6～12 300×150
400×250
450×300
500×350SBWRNR-231 R 0～1000 1Cr18NiSTi、GH2520、316 Φ6～12
モデル 卒業マーク 測定範囲(℃) ケーシングチューブ 材料 チューブ径 仕様 SBWZPK2-231 Pt100 -50- 400 1Cr18Ni9Ti、316 Φ6～12 550×400
600×450
650×500
700×550
750×600
800×650
1000×850
1150×1000
1350×1200SBWRNR2-231 R 0～1000 1Cr18Ni9Ti、GH2520、316 Φ6～12

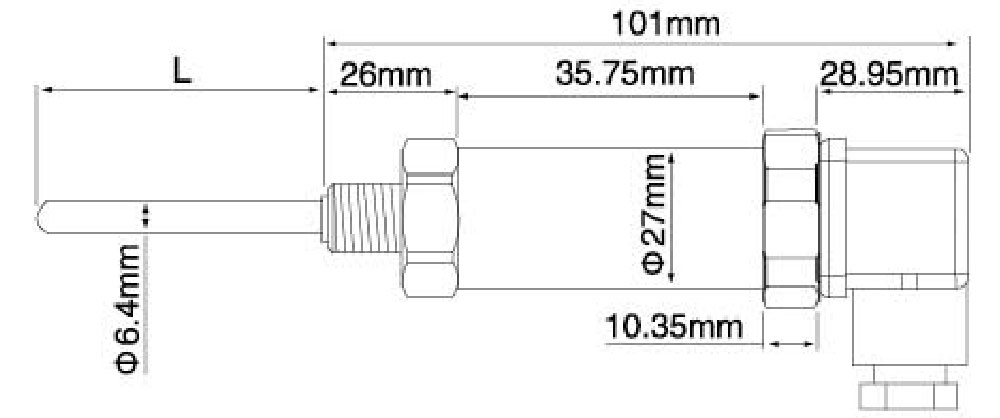

ヒルシュマンプラグインタイプの小さな熱抵抗と熱電対
モデル 卒業マーク 測定範囲(℃) ケーシングチューブ 材料 チューブ径 仕様 SBWET-201 Pt100 -50- 400 1Cr18Ni9Ti、316 Φ4-12 50
100
150
200
300
400
500SBET-200 R 0-800 1Cr18Ni9Ti、GH2520、316 Φ4-12
-
